电压互感器常见的接线方式有以下几种：

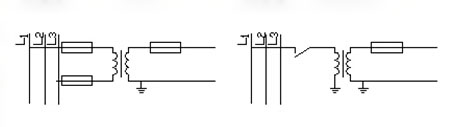

1、上图所示为一台单相电压互感器的接线，可测量某一相间电压（35KV及以下的中性点非直接接地电网）或相对地电压（110KV及以上中性点直接接地电网）。

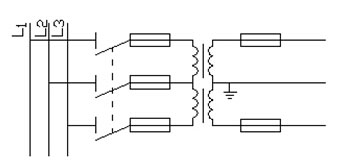

2、上图所示为两台单相电压互感器接成V，v连接，测 量线电压，不能测量相电压，广泛用于20KV及以下中性点不接地或经消弧线圈接地的电网中。

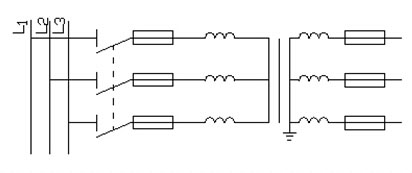

3、上图所示为一台三相三柱式电压互感器接成Y，Y0形接线，只能用来测量线电压，不许用来测量相对地电压，因为它的一次侧绕组中性点不能引出，故不能用来监视电网对地电压。

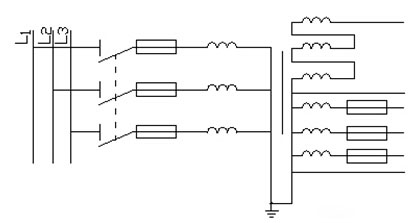

4、上图所示为三台单相式电压互感器接成的形接线，可测量线电压、相电压和零序电压，广泛应用于35KV及以上电网中。

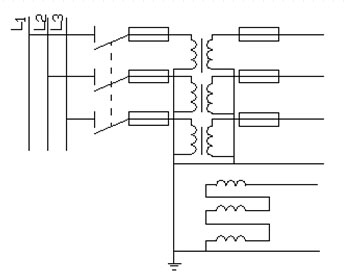

5、上图所示为一台三相五柱式电压互感器接成的形接线。其一次侧绕组、基本二次侧绕组接成星形，且中性点均接地，辅助二次绕组接成开口三角形。可用于测量线电压和相电压，还可用作绝缘监察，广泛用于小接地电流电网。
关于保护电器的设置：
电压互感器的一、二次侧均应安装熔断器。在380V的装置中，电压互感器一般只经过熔断器接入电网；在高压电网中，电压互感器通过隔离开关和熔断器与电网相连；在110KV及以上的电网中，考虑到电压互感器及其配电装置的可靠性较高，加之高压熔断器的灭弧问题较大，价格较贵，故不装设高压熔断器，只用隔离开关与母线相连接。
